6698 MD – Isolamento por óleo dielétrico

Última modificação: Sexta-feira, 26 de fevereiro de 2021

Autores: Dalson Andriolo de Azevedo; Joel Resende Garcia; Maria Juliana de Lira Cabral

Orientadora: Priscila Ferreira de Sales Amaral



Resumo

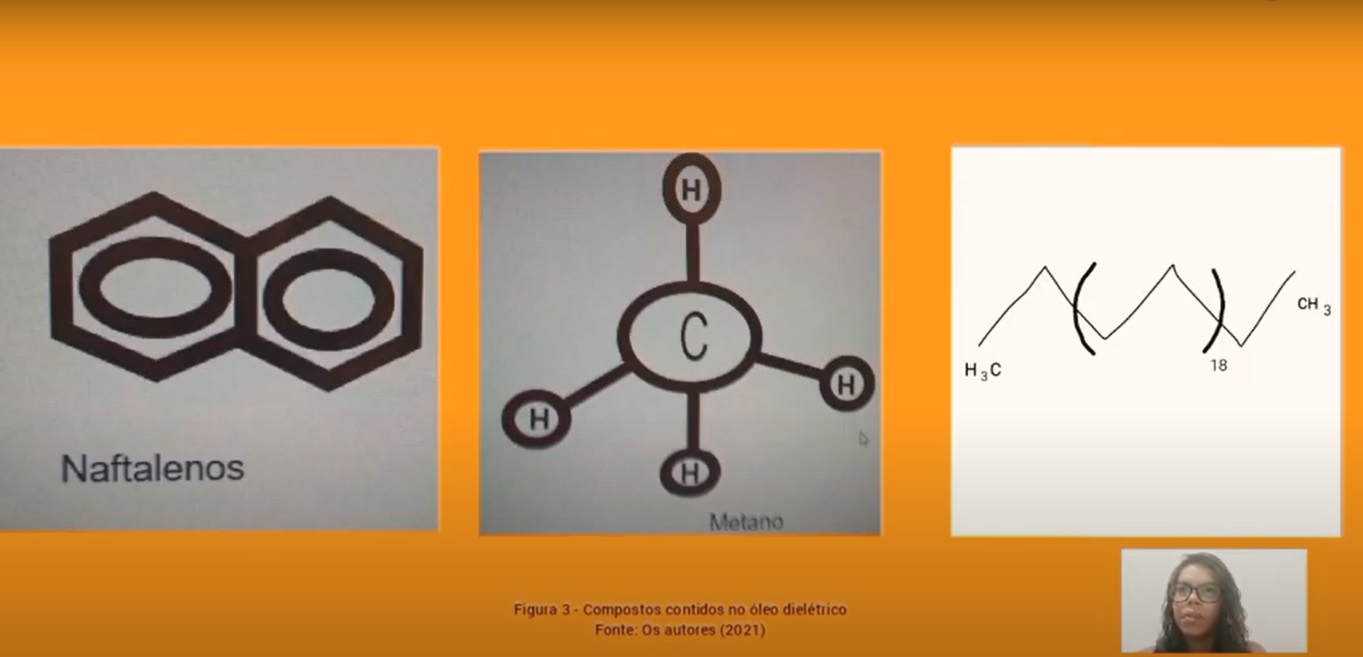

O óleo dielétrico, comumente utilizado em transformadores de alta potência e de alta tensão e também em disjuntores de alta tensão, é constituído por uma mistura de hidrocarbonetos (parafinas, naftalenos e diversas moléculas formadas por átomos de carbono e hidrogênio), que não conduz corrente por não apresentar íons livres em solução. Diante de tais características, o presente trabalho tem a finalidade de demonstrar o isolamento da centelha através do emprego do óleo dielétrico de origem petrolífera, buscando auxiliar de maneira fácil e prática o entendimento desse tipo de mistura em transformadores e disjuntores. Para atender a tais objetivos, buscou-se por meio de uma experiência prática demonstrar os resultados da exposição do óleo em um protótipo gerador de centelha. O delineamento experimental contou com uma série de procedimentos, que incluíram: dividir uma caixa de acrílico em duas partes, sendo feitos quatro furos para alocar os parafusos (eletrodos). Em seguida, em um dos terminais do eletrodo foi conectado um fio no terminal negativo da bobina. O outro terminal do eletrodo foi conectado ao terminal de alta tensão da bobina. Por motivos de segurança, adicionou-se o óleo dielétrico antes de ligar a bobina, a qual foi energizada a 127 V. Verificou-se que ao energizar a bobina, a centelha foi zerada nas duas extremidades (foi usada uma bobina para cada circuito). Desse modo, pode-se inferir que com a montagem realizada, conseguiu-se obter o isolamento elétrico da parte que estava mergulhada no óleo dielétrico, o que evitou a formação de centelha. De acordo com os resultados obtidos foi possível identificar características adequadas associadas ao óleo utilizado no experimento e que incluem: isolamento elétrico, baixa viscosidade, boa estabilidade térmica, baixa reatividade química e resistência ao fogo. Sendo assim, pode-se concluir que esse óleo mineral permitiu a extinção do arco elétrico em alta tensão, o que ratifica e viabiliza a sua utilização desde os primeiros disjuntores e transformadores.



Acesse o vídeo no YouTube

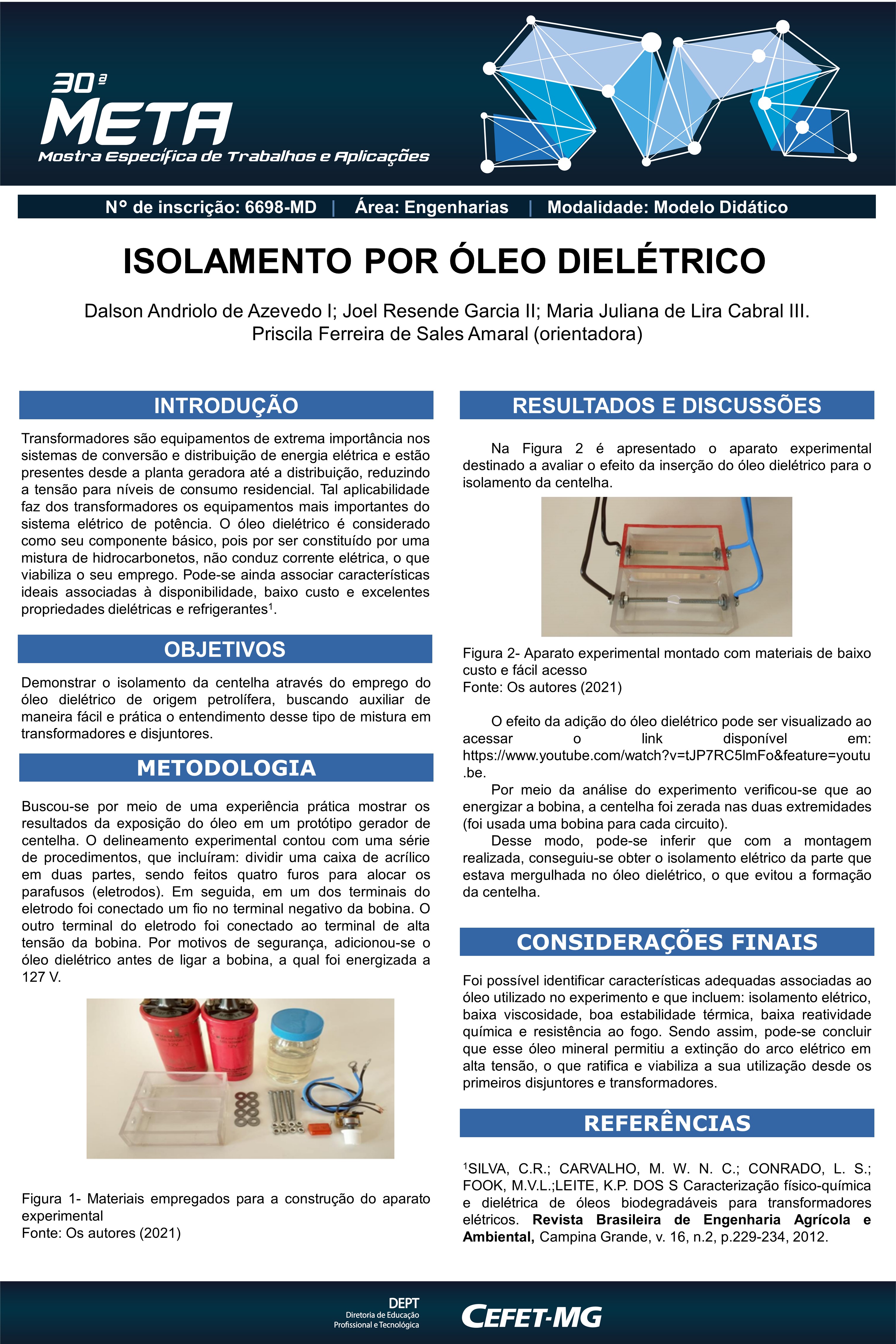

Acesse o pôster

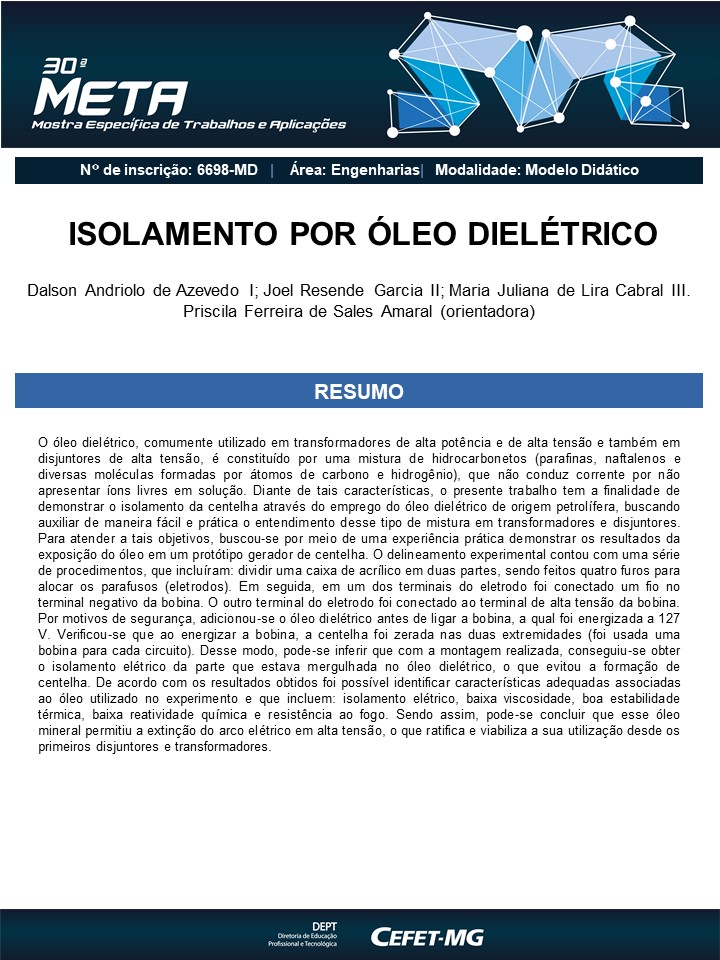

Acesse o resumo informativo
